钢结构夹层的4种做法

更新时间: 2022-09-07 17:13:33 浏览次数1756 来源: www.schxgjs.com

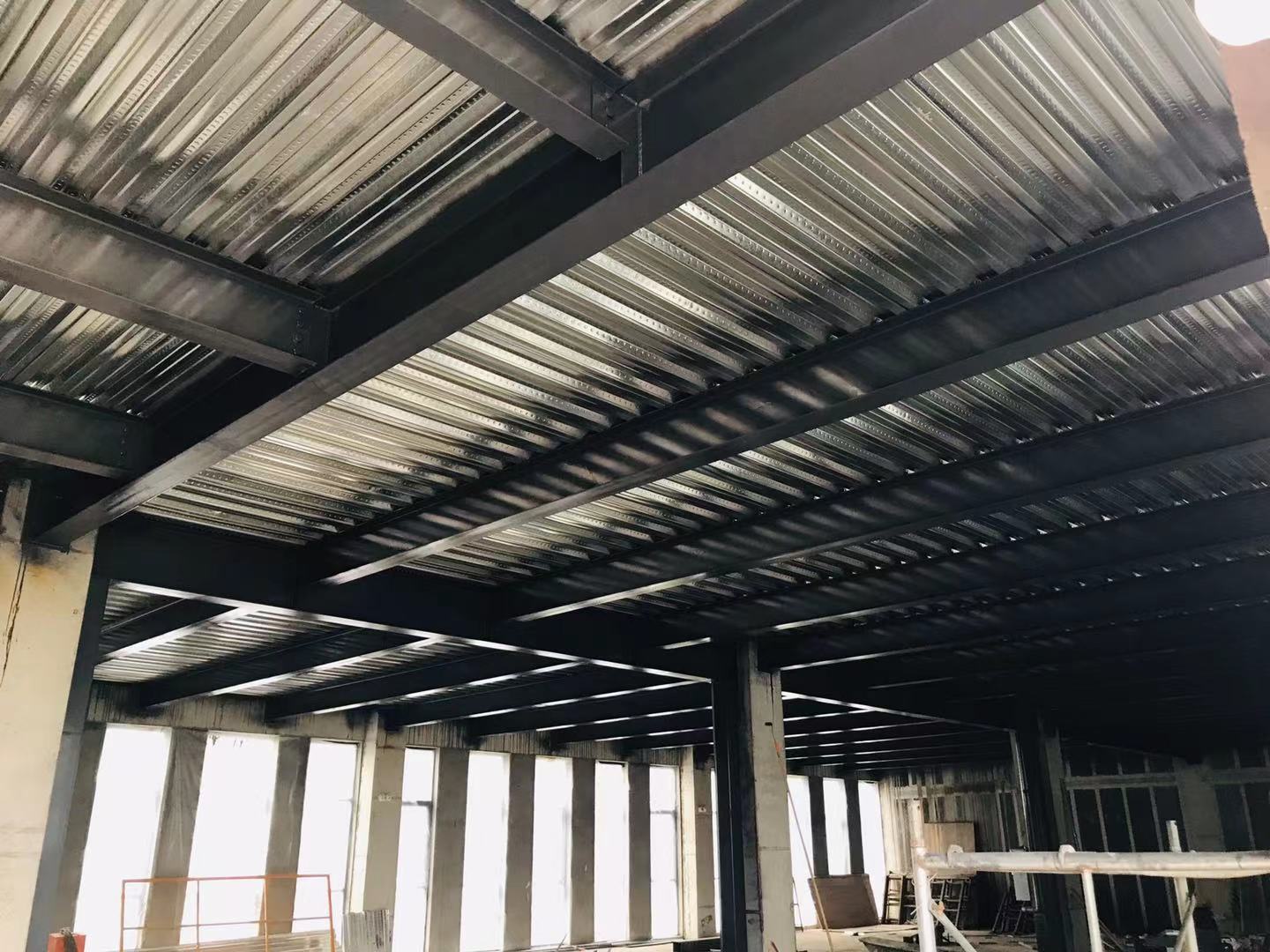

钢结构夹层是在楼层净高过高的住宅、办公楼、厂房、场馆等建筑的楼层中采用搭建钢结构组合楼板的形式,使一层变为两层,即合理的利用空间增加使用的面积,又不会对原件的外观产生破坏。

钢结构夹层针对不同的建筑类型有多种做法。四川鸿鑫钢建设工程有限公司专业设计、施工安装各类夹层



1.生根

钢结构夹层安全的关键之一“生根”,所谓根就是把新建钢结构夹层楼板的荷载经过主梁传递到根上,由根传到原有结构上,就像大树一样没有坚固的根树是不能站立的,在实际施工中首先要确定固定点是否是承重结构,其次是探测原结构的硬度、厚度、配筋等,(非承重结构或不能满足在原结构施工时,需要做独立支撑,但是独立支撑的构件也需要做在承重梁等构件上),转孔时尽量不要打断主筋,严格按工艺要求的深度,直径转孔,根据屋面荷载配置锚栓。在锚栓植入前必须把洞内清理干净,否则会严重影响锚固强度,植入时转速不能过快会造成药物搅拌不完全,过慢会造成跑药,都会减少拉拔力,植入后根据温度等待时间后方可施工。埋件板的制作,埋件板是锚栓的偶件,根据主梁的受力总荷载计算埋件板厚度和面积(值筋锚板要比高强螺栓锚板加大一些,为弥补值筋成功率低的原因)焊接托板或连接板时要剖口焊。安装时要对锚栓进行拉拔实验,对于剪力小的可进行土法实验,所有埋件板打孔时要考虑探筋情况,可多打少装,但不得少于设计荷载。如果埋件板与砼梁或砼柱之间有缝隙可进行灌胶或灌浆料处理,所有锚栓凝固后方可加载主梁。




2.主梁

主梁在钢结构夹层工程中是安全关键之二,如果一颗树根基再好而树干不能承受外力也是枉然,主梁的选择和屋面的承载,跨度是有直接关系的,如果跨度小就可以选用工字钢,或H型钢,钢梁选好后要进行打磨除锈,切割,底漆等处理,到现场后测量两端锚固在进行细切,夹层工程和其他钢构工程不同,多数梁檩的长度都是不定长度的,所以实测后在切割,如果跨度小就尽量选用型钢



3.连接

钢结构夹层施工主要是钢梁的连接,1焊接,2高强螺栓连接。在大工程一般采用高强螺栓连接或焊接,因为场地和焊接电源允许这就不多说了,在钢结构夹层工地往往是空间狭小,主梁难以进入,甚至在外面断开后在进入连接,机械轻易用不上,手工抬扛拼接后在吊装钢梁连接。






做法一:钢结构水泥压力板组合楼板

做法:次梁檩条(间距600mm左右)+水泥纤维板(或OSB欧松板)+40mm厚细石轻质混泥土(可选)+装饰面层;

这种结构方案具有造价低、自重轻、施工工期短等优点;适用于民用住宅、办公楼、工业项目的夹层改造;当有较大楼面荷载或震动荷载时,慎重选择;
